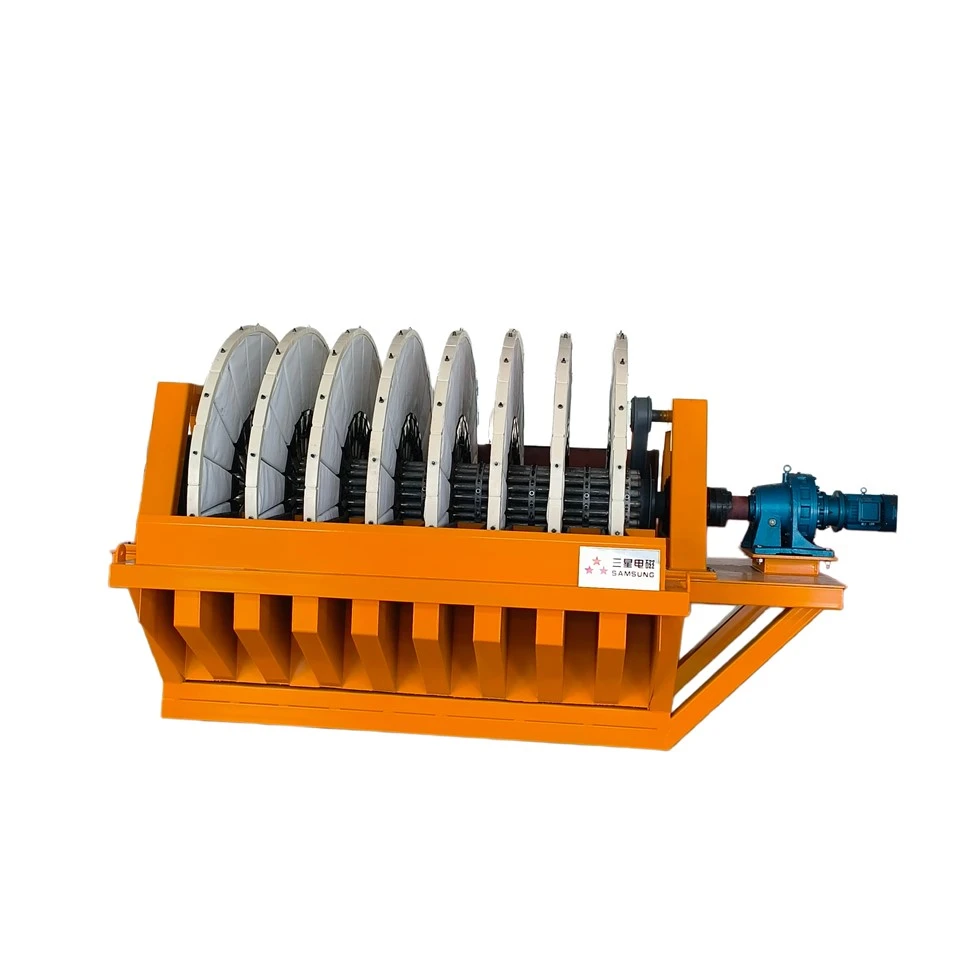

진공 필터
디스크 진공 필터는 고체-액체 분리 장치입니다. 필터 디스크는 감속기와 개방형 기어 변속기를 통해 속도 조절기에 의해 구동됩니다. 슬러리가 채워진 탱크 내에서 일정한 속도로 회전합니다. 필터 디스크의 팬 블레이드 중 하나가 필터 흡착 영역에 있으면 진공 펌프가 필터 매체 전체에 압력차를 생성합니다. 이로 인해 고체가 필터 매체(필터 천)에 부착되어 필터 케이크가 형성됩니다. 여과액은 여과액 파이프와 분배기를 통해 배출됩니다. 이 팬 블레이드가 슬러리 레벨에서 제거되어 탈수 구역으로 들어가면 필터 케이크가 건조됩니다. 배출 구역에 들어가면 필터 케이크는 역세 및 스크레이퍼에 의해 디스크에서 제거되어 배출 슈트로 떨어진 다음 수집 벨트 컨베이어를 통해 운반됩니다. 전체 프로세스는-지속적으로 진행됩니다.
기술의 주요 특징:
1. 기존 필터 팬의 일부 단점을 해결하기 위해 새로 설계된 필터 팬은 균일하게 분포된 탈수 구멍, 적당한 다공성, 고강도(필터 팬 재질은 고강도 엔지니어링 플라스틱임) 및 긴 서비스 수명을 특징으로 하며 평균 수명이 1~1.5배 증가했습니다. 동시에 필터 팬의 유효 면적이 더 넓어져 필터의 여과 용량이 향상됩니다.
2. 분배 헤드의 큰 여과 면적과 큰 복강 용량은 펌핑 속도와 여과액 배출 효과를 향상시킵니다.
3. 혼합 샤프트는 수평 강제 속도 혼합을 채택하고 샤프트 끝은 "고무, 패킹 및 물 밀봉"의 삼중 조합을 채택하여 슬러리 누출을 효과적으로 방지하고 8년 이상의 수명을 갖습니다.
제품 매개변수
엔지니어가 장비의 적합성을 평가하려면 자세한 사양표가 중요합니다.
| 필터 디스크 직경(mm) | 2100 | |||||||
| 필터 면적(m²) | 10 | 20 | 30 | 40 | 60 | 80 | 100 | |
| 필터 디스크 수 | 2 | 4 | 6 | 8 | 12 | 16 | 20 | |
| 플레이트당 필터 수 | 20 | |||||||
| 스핀들 모터 동력 | 2.2 | 3 | 4 | 5.5 | 5.5 | 7.5 | 7.5 | |
| 교반 모터 파워 | 3 | 4 | 5.5 | 7.5 | 7.5 | 11 | 11 | |
| 진공 펌프 동력 | 22 | 37 | 55 | 75 | 75 | 132 | 165 | |
| 치수 | 엘(mm) | 2535 | 3315 | 4095 | 4875 | 5990 | 7550 | 9570 |
| 폭(mm) | 2450 | |||||||
| 흠) | 2690 | |||||||
| 처리능력(t/h) | 6-10 | 12-17 | 15-30 | 20-40 | 30-60 | 40-80 | 50-100 | |
| 필터 디스크 직경(mm) | 3100 | 4100 | |||||
| 필터 면적(m²) | 60 | 72 | 84 | 96 | 200 | 260 | |
| 필터 디스크 수 | 5 | 6 | 7 | 8 | 10 | 13 | |
| 플레이트당 필터 수 | 20 | ||||||
| 스핀들 모터 동력 | 5.5 | 7.5 | 15 | 18.5 | |||
| 교반 모터 파워 | 7.5 | 11 | 18.5 | 22 | |||
| 진공 펌프 동력 | 90 | 110 | 132 | 132 | 250 | 280 | |
| 치수 | 엘(mm) | 4735 | 5235 | 5735 | 6235 | 7210 | 8710 |
| 폭(mm) | 4205 | 5090 | |||||
| 흠) | 3700 | 4480 | |||||
| 처리능력(t/h) | 36-50 | 43-60 | 50-70 | 48-96 | 100-200 | 130-260 | |
제품특징
고효율
이 디스크{0}}형 진공 필터는 여과 면적이 매우 넓은 다중-디스크 구조를 갖추고 있습니다. 결과적으로 연속 작업과 대량 처리가 가능하므로-특히 대규모 생산 라인에서 사용하기에-적합합니다.
자동 작동 및 낮은 에너지 소비
이 시스템에는 PLC 자동 제어 장치가 장착되어 있어 사실상 사람의 감독 없이 자율적으로 작동할 수 있습니다. 또한, 에너지 효율이 높은-모터와 고효율-진공 펌프를 활용하여 전력 소비를 최소화하여 자연스럽게 운영 비용을 절감합니다.
우수한 여과 결과
특별히 선택된 필터 천과 결합된 매우 견고한 진공 시스템을 갖추고 있습니다. 결과적으로 여과된 액체는 매우 투명하며 필터 케이크의 수분 함량은 낮습니다. 이는 제품 회수율을 효과적으로 향상시키고 전반적인 가치를 높입니다.
내구성 및 부식 방지-저항성
중요한 구성 요소는 스테인리스강으로 제작되거나 부식 방지 코팅으로 처리됩니다.- 결과적으로 가장 가혹한 환경에서도 탁월한 수명을 제공하고 고장에 대한 저항력이 뛰어납니다.
응용분야
디스크 진공 필터는 다음을 포함한 다양한 슬러리 탈수에 널리 사용됩니다.
채광
철광석, 구리, 아연, 납, 금, 황 농축물 및 광미의 농도.
01
화학 산업
PVC, 나트륨염, 칼륨비료 등 화학제품의 분리.
02
야금
알루미나 및 금속 정광 가공.
03
환경 보호
폐수 처리장에서 발생하는 도시 및 산업 슬러지 탈수.
04
품질 보증
회전식 드럼 진공 필터는 고액 분리 장비의 기본 부품 역할을 합니다. 순환 회전식 진공 흡입 기술을 활용하여 안정적인 탈수 및 고액 분할 성능을 구현합니다. 견고한 현장 배치를 위해 제작된 당사의 드럼 필터는 광물 처리, 화학 합성 및 폐수 슬러지 처리에 광범위하게 사용되며 다양한 산업 시나리오에서 신뢰할 수 있는 분리 성능을 제공합니다.
